电子元器件分类识别图大合集，建议收藏！

对于电子爱好者和工程师来说，快速识别和分类电子元器件是一项基本功。面对琳琅满目的元件，如果能有一份清晰的分类图和识别指南，工作效率将大大提升。本文整理了一份实用的电子元器件分类识别图，涵盖常见类型、外观特征及核心参数，建议收藏备用。

一、电阻器（Resistor）

识别特征：色环电阻最常见，通过色环读取阻值和误差；贴片电阻为黑色小方块，表面印有三位或四位数字。

常见分类：碳膜、金属膜、线绕、贴片、热敏、压敏、光敏等。

典型用途：限流、分压、偏置、阻抗匹配。

二、电容器（Capacitor）

识别特征：陶瓷电容多为黄色或蓝色小圆片；电解电容为圆柱形，外壳标有容量、耐压和极性；钽电容为水滴状或贴片长方体，有极性标记。

常见分类：陶瓷、电解、钽、薄膜、可变电容等。

典型用途：滤波、耦合、去耦、储能、调谐。

三、电感器（Inductor）

识别特征：常见为绕线线圈、色环电感（类似电阻但通常为绿色或蓝色）、贴片电感（黑色或银灰色方块）。

常见分类：空心、铁氧体、磁环、贴片功率电感等。

典型用途：滤波、储能、振荡、变压。

四、二极管（Diode）

识别特征：玻璃封装带色环的一端为负极；贴片二极管有极性标记；发光二极管（LED）引脚长正短负。

常见分类：整流、开关、稳压（齐纳）、肖特基、发光、光电等。

典型用途：整流、续流、稳压、指示、光信号转换。

五、三极管（Transistor）

识别特征：TO-92塑封，三只引脚排列各异；贴片三极管（SOT-23等）需查型号确认引脚。

常见分类：NPN、PNP，低频、高频、功率、开关管等。

典型用途：放大、开关、驱动、振荡。

六、场效应管（MOSFET）

识别特征：外形类似三极管，但通常为TO-220、TO-247或贴片封装，引脚为栅极、漏极、源极。

常见分类：N沟道、P沟道，增强型、耗尽型。

典型用途：开关电源、电机驱动、功率放大。

七、集成电路（IC）

识别特征：双列直插（DIP）、贴片（SOP、QFP、BGA等），表面印有型号、厂商Logo、批次。

常见分类：模拟IC（运放、比较器、稳压器）、数字IC（逻辑门、MCU、存储器）、混合信号IC。

典型用途：信号处理、控制、存储、通信。

八、晶振与谐振器

识别特征：金属封装，常见为圆柱形或贴片式，标有频率（如16.000MHz）。

常见分类：无源晶振、有源晶振、陶瓷谐振器。

典型用途：提供时钟基准。

九、连接器与开关

识别特征：排针、排母、USB、HDMI、耳机座、轻触开关、拨动开关等。

常见分类：板对板、线对板、I/O连接器、按键开关。

典型用途：电路连接、信号输入、电源接入。

十、传感器

识别特征：种类繁多，常见有热敏电阻、光敏电阻、霍尔传感器、超声波、温湿度模块等。

常见分类：温度、光、磁、压力、运动、环境。

典型用途：感知物理量并转换为电信号。

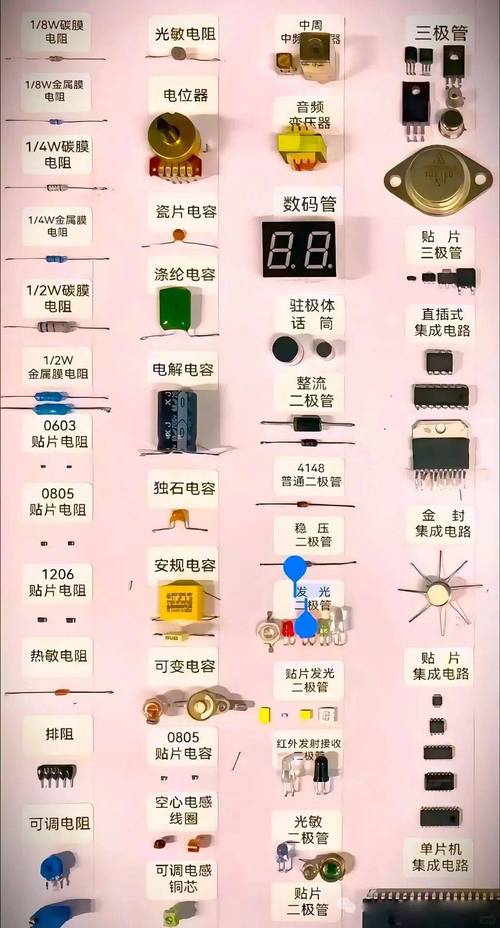

为了方便记忆和查询，建议将上述元器件的实物图片和电路符号整理成表，或者保存一张综合分类识别图。日常维修、DIY或学习中遇到不认识的元件，可以对照类别快速判断。

最后提醒：识别元件时务必注意极性、耐压、功率等参数，避免代换错误导致电路损坏。收藏这份分类图，让电子设计更轻松！
